원래 장소:
원형
브랜드 이름:
TI
모델 번호:
LMV824MT/LMV824MTX
연락주세요
MV824MTX는 다음과 같은 매개 변수와 사로 작동중인 증폭기입니다 :
전원 전압 범위 : 2.7V 내지 5.5V
비접점 증폭기 이득 : 40dB 내지 80dB
최대 출력 전류 : 20mA
비접점 입력 저항 : 1M Ω
작동 온도 범위 : -40 'Ｃ 내지 125 'Ｃ
이 장치는 음성 증폭과 센서와 신호 전송과 같은 앱에 적합합니다. LMV612MMX와 LMV722MMX와 비교해서, LMV824MTX는 더 높은 정확도와 더 많은 증폭기 채널을 가지고 있습니다. 이러한 애플리케이션과 결론의 일부는 다음을 포함합니다 :
음성 증폭 : LMV824MTX는 고이득과 저왜곡이 오디오 시스템의 성능과 사운드 품질을 개선하도록 요구하는 음성 증폭기 설계에 적합합니다.
센서 신호 증폭 : 이 증폭기는 더 쉬운 탐지와 분석을 위한 작은 센서 신호를 확대할 수 있습니다. 그것은 또한 증폭기에 의해 출력된 신호를 증폭시킨 것을 사용될 수 있습니다.
신호 전송 : LMV824MTX는 신호 강도와 품질을 강화하기 위해 또한 한 회로에서부터 또 다른 것까지 신호를 전송한 것을 사용될 수 있습니다. 이것은 신호 전송에서 신호대잡음비와 같은 문제를 해결하는 것을 도울 수 있습니다.
산업 자동화 : LMV824MTX는 또한 계측 온도와 압력과 해류와 같은 산업 자동화에서 사용될 수 있습니다.
LMV824MTX의 패키징은 작은 회로판에 대한 어플리케이션을 위한 매우 적당한 5 밀리미터 Ｘ 4.4 밀리미터의 크기로, TSSOP-14입니다.
| EU 로에스 | 순응하지 않습니다 |
| ECCN (우리) | EAR99 |
| 상태 부분 | NRND |
| HTS | 8542.33.00.01 |
| SVHC | 예 |
| SVHC는 한계를 초과합니다 | 예 |
| 자동차 | 부정 |
| PPAP | 부정 |
| 타입 | 저전압 증폭기 |
| 제조사 타입 | 저전압 증폭기 |
| 칩 당 채널 수 | 4 |
| 철도가 기차로 여행합니다 | 철도가 출력을 격분합니다 |
| 최대 투입 오프셋 전압 (mV) | 3.5@5V |
| 최소 단전원 (V) | 2.5 |
| 최대 단전원 (V) | 5.5 |
| 최소 양전원 (V) | 1.25 |
| 최대 양전원 (V) | 2.75 |
| 최대 투입 오프셋 전류 (uA) | 0.03@5V |
| 전형적 입력 바이어스 전류 (uA) | 0.04@5V |
| 최대 투입 바이어스 전류 (uA) | 0.1@5V |
| 최대 공급 전류 (mA) | 1.3@5V |
| 전형적 출력 전류 (mA) | 45@5V |
| 동력 공급식 | 단일 BAR 듀얼 |
| 전형적 슬루율 (V/us) | 2@5V |
| 전형적 입력 잡음 전압밀도 (nV/rtHz) | 24@5V |
| 입력옵셋 전압 드리프트 (uV/C) | 1(Typ) |
| 전형적 전압 이득 (dB) | 105 |
| 전형적 비반전 입력 전류 잡음 비중 (pA/rtHz) | 0.25@5V |
| 최소 PSRR (dB) | 75 |
| 최소 동상 전압 제거비 (dB) | 72 |
| 최소 동상 전압 제거비 범위 (dB) | 71 내지 75 |
| 전형적 이득 대역폭 제품 (MHz) | 5.6 |
| 지원을 차단하세요 | 부정 |
| 최소 동작 온도 ('Ｃ) | -40 |
| 최대 작업 온도 ('Ｃ) | 85 |

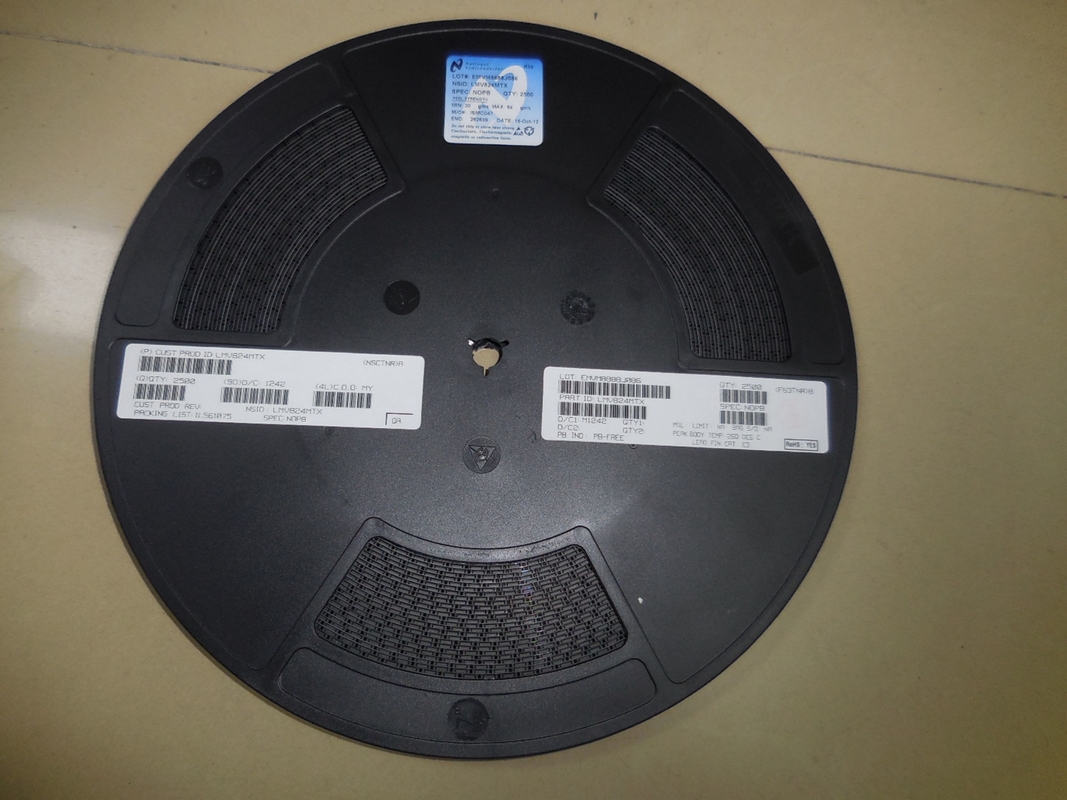

| 패키징 | 테이프와 릴 |
| 장착 | 표면 부착 |
| 패키지 높이 | 1.05(Max) |
| 패키지 폭 | 4.5(Max) |
| 패키지 길이 | 5.1(Max) |
| PCB는 변했습니다 | 14 |
| 표준 패키지 이름 | SOP |
| 공급자 패키지 | TSSOP |
| 핀 수 | 14 |
| 리드선 형태 | 걸-윙 |
