원래 장소:
원형
브랜드 이름:
ST
모델 번호:

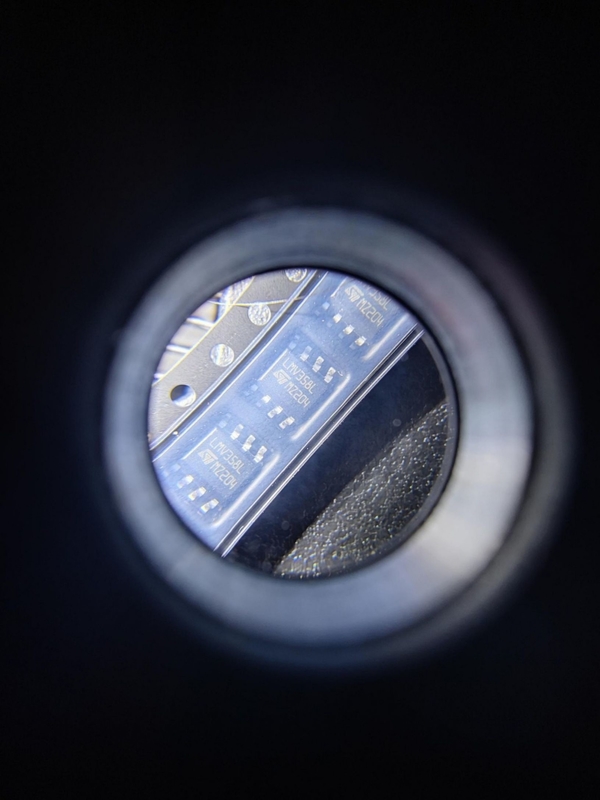

LMV358LIDT
연락주세요
LMV358LIDT는 ST마이크로일렉트로닉스로 구성된 쌍대 회로 저전압 작동중인 증폭기입니다
제품. 그것은 입력과 출력 스윙을 격분하기 위해 철도를 제공하면서, 한 개의 전원 전압 하에서 작동할 수 있고, 저전력 애플리케이션을 위해 설계됩니다. 다음은 그것의 애플리케이션과 결론과 매개 변수입니다 :
애플리케이션 :
가청 주파 증폭기와 전치증폭기
센서 증폭기
신호 조건 부여 회로
능동 필터
전압 제어 발진기
결론 :
LMV358LIDT는 저전력 애플리케이션에 적합한 쌍대 회로 저전압 작동중인 증폭기입니다.
입력과 출력 스윙을 격분하기 위해 철도를 제공하면서, 그것은 한 개의 전원 전압 하에서 작동할 수 있습니다.
그것은 저 전력 소모, 높은 동상 제거비, 낮은 입력 바이어스 전류와 믿을 만한 정전기 방전 (ESD) 보호를 가지고 있습니다.
그것은 가청 주파 증폭기, 센서 증폭기, 신호 조건 부여 회로, 능동 필터와 전압 제어 발진기와 같은 애플리케이션에 적합합니다.
매개 변수 :
입력전압 범위 : 2.7V 내지 5.5V
출력 전압 레인지 : VCC에 대한 0V
작동 온도 범위 : -40 'Ｃ 내지 125 'Ｃ
이득 밴드폭 산물 : 1 마하즈
비례하는 경사 : 0.5 V/ μ Ｓ
입력 바이어스 전압 : 1 mV
입력 바이어스 전류 : 10 nA
패키징하는 것 : SOIC8
| EU 로에스 | 순응합니다 |
| ECCN (우리) | EAR99 |
| 상태 부분 | 활동가 |
| HTS | 8542.33.00.01 |
| 자동차 | 부정 |
| PPAP | 부정 |
| 타입 | 저 출력 증폭기 |
| 제조사 타입 | 저 출력 증폭기 |
| 칩 당 채널 수 | 2 |
| 철도가 기차로 여행합니다 | 철도가 출력을 격분합니다 |
| 최대 투입 오프셋 전압 (mV) | 7@5V |
| 최소 단전원 (V) | 2.7 |
| 최대 단전원 (V) | 5.5 |
| 전형적 낮은 수준 출력 전압 (V) | 0.3 |
| 전형적 높은 수준의 출력 전압 (V) | 4.99 |
| 최대 투입 오프셋 전류 (uA) | 0.03@5V |
| 전형적 입력 바이어스 전류 (uA) | 0.027@5V |
| 최대 투입 바이어스 전류 (uA) | 0.06@5V |
| 최대 정지 전류 (mA) | 0.5@5V |
| 동력 공급식 | 단일 |
| 전형적 슬루율 (V/us) | 0.7@5V |
| 전형적 입력 잡음 전압밀도 (nV/rtHz) | 30@5V |
| 입력 오프셋 전압 드리프트 (uV/' Ｃ) | 5(Typ) |
| 전형적 전압 이득 (dB) | 100 |
| 전형적 비반전 입력 전류 잡음 비중 (pA/rtHz) | 0.3@5V |
| 최소 동상 전압 제거비 (dB) | 72 |
| 최소 동상 전압 제거비 범위 (dB) | 71 내지 75 |
| 전형적 이득 대역폭 제품 (MHz) | 1.3 |
| 지원을 차단하세요 | 부정 |
| 최소 동작 온도 ('Ｃ) | -40 |
| 최대 작업 온도 ('Ｃ) | 125 |
| 공급자 온도 그레이드 | 인더스트리얼 |
| 패키징 | 테이프와 릴 |
| 장착 | 표면 부착 |
| 패키지 높이 | 1.25(Min) |
| 패키지 폭 | 3.9 |
| 패키지 길이 | 4.9 |
| PCB는 변했습니다 | 8 |
| 표준 패키지 이름 | 그래서 |
| 공급자 패키지 | 그래서 엔 |
| 핀 수 | 8 |
| 리드선 형태 | 걸-윙 |
