원래 장소:
원형
브랜드 이름:
TI
모델 번호:
LMV358IDR
연락주세요

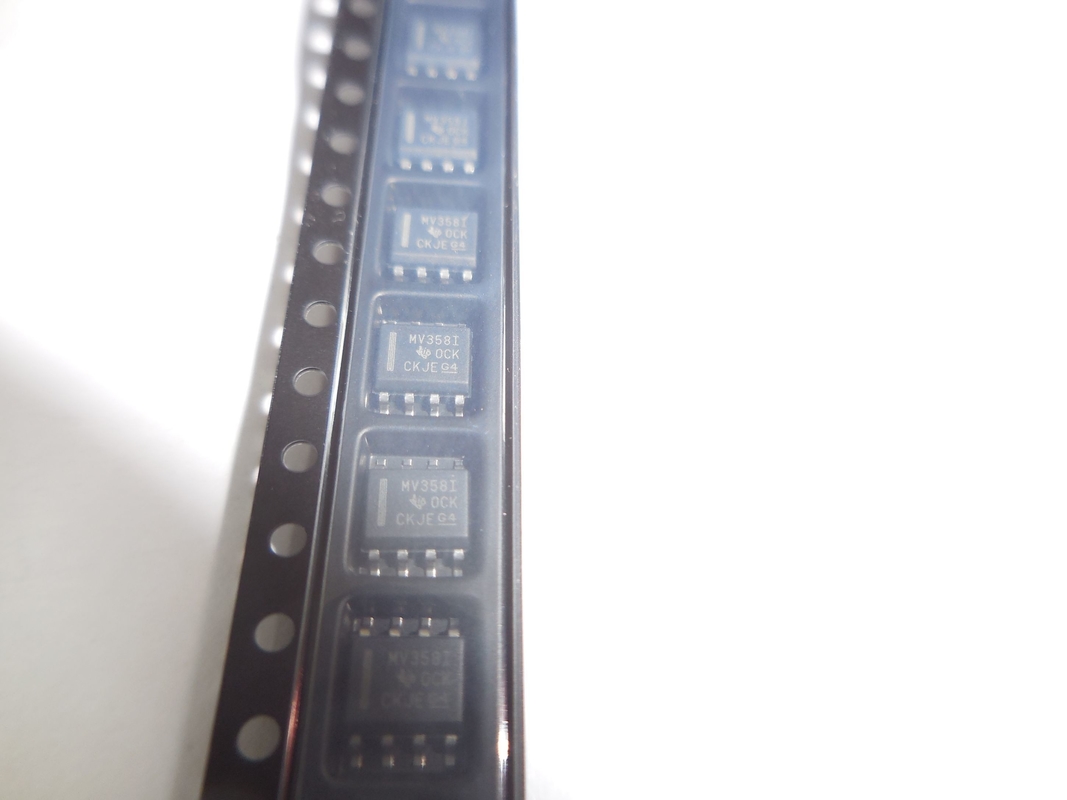

LMV358IDR는 텍사스 인스트루먼츠 사의 집적 회로 (IC)가 제조한 듀얼-채널, 저전압 작동중인 증폭기 (오 피-앰프) 입니다. 그것은 레일 투 레일 입력과 출력 스윙에게 저입력 오프셋 전압을 제공하면서, 단전원과 함께 작동하도록 설계됩니다.
애플리케이션 :
가청 주파 증폭기와 전치증폭기.
센서 증폭기.
신호 조건 부여 회로.
능동 필터.
전압 제어 발진기.
특징 :
단일 패키지에서 듀얼 독립적 연산 증폭기.
넓은 입력전압 범위 : 2.7V 내지 5.5V.
레일 투 레일 입력과 출력 스윙.
저 전력 소모 : 0.5 채널 당 마.
고공통-모드 거부 비율 (동상 전압 제거비) : 70 dB.
낮은 입력 오프셋 전압 : 1 mV.
유니티 게인 안정.
ESD 보호 : 2 kV (휴먼 바디 모델).
매개 변수 :
입력전압 범위 : 2.7V 내지 5.5V.
출력 전압 레인지 : VCC에 대한 0V.
작동 온도 범위 : 125' Ｃ에 대한 -40' Ｃ.
이득 대역폭 제품 : 1 마하즈.
슬루율 : 0.5 V/μs.
입력 오프셋 전압 : 1 mV.
입력 오프셋 전류 : 10 nA.
패키징하는 것 : SOIC-8.
| EU 로에스 | 순응합니다 |
| ECCN (우리) | EAR99 |
| 상태 부분 | 활동가 |
| HTS | 8542.33.00.01 |
| SVHC | 예 |
| 자동차 | 부정 |
| PPAP | 부정 |
| 타입 | 저전압 증폭기 |
| 제조사 타입 | 저전압 증폭기 |
| 칩 당 채널 수 | 2 |
| 철도가 기차로 여행합니다 | 철도가 출력을 격분합니다 |
| 출력형 | CMOS |
| 최대 투입 오프셋 전압 (mV) | 7@5V |
| 최소 단전원 (V) | 2.7 |
| 최대 단전원 (V) | 5.5 |
| 최대 투입 오프셋 전류 (uA) | 0.05@5V |
| 전형적 입력 바이어스 전류 (uA) | 0.015@5V |
| 최대 투입 바이어스 전류 (uA) | 0.25@5V |
| 최대 공급 전류 (mA) | 0.44@5V |
| 전형적 출력 전류 (mA) | 60 |
| 동력 공급식 | 단일 |
| 전형적 슬루율 (V/us) | 1@5V |
| 전형적 입력 잡음 전압밀도 (nV/rtHz) | 39@5V |
| 전형적 전압 이득 (dB) | 100 |
| 전형적 비반전 입력 전류 잡음 비중 (pA/rtHz) | 0.21@5V |
| 최소 동상 전압 제거비 (dB) | 50 |
| 최소 동상 전압 제거비 범위 (dB) | 50 내지 60 |
| 전형적 이득 대역폭 제품 (MHz) | 1 |
| 지원을 차단하세요 | 부정 |
| 최소 동작 온도 ('Ｃ) | -40 |
| 최대 작업 온도 ('Ｃ) | 125 |
| 패키징 | 테이프와 릴 |
| 장착 | 표면 부착 |
| 패키지 높이 | 1.5(Max) |
| 패키지 폭 | 3.98(Max) |
| 패키지 길이 | 5(Max) |
| PCB는 변했습니다 | 8 |
| 표준 패키지 이름 | 그래서 |
| 공급자 패키지 | SOIC |
| 핀 수 | 8 |
| 리드선 형태 | 걸-윙 |
