원래 장소:
원형
브랜드 이름:
TI
모델 번호:

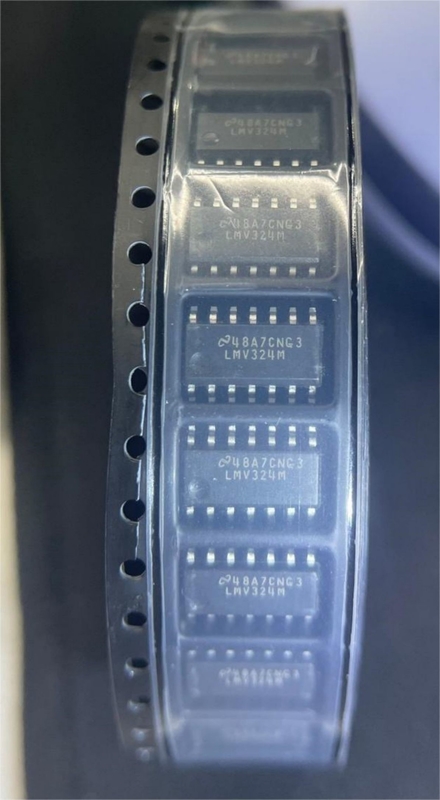

LMV324M
연락주세요
LMV324M은 네 독립적 작동중인 증폭기와 저전압 차동연산증폭기입니다. 그것은 한 개의 전력 공급 시스템에 적합하고, 2.7V에서 5.5V. LMV324M까지 이르러 전원접압에 작동할 수 있고 저 전력 소모, 낮은 입력 바이어스 전류, 저소음, 낮은 입력 오프셋 전압과 높은 이득 밴드폭 산물의 특성을 가지고, 넓게 전원관리, 전지 전원, 신호 조정, 필터링, 기구 증폭기와 다른 분야에서 사용됩니다.
LMV324M의 주요 인자 :
전원 전압 범위 : 2.7V 내지 5.5V
작동 온도 범위 : -40 Ｃ to+125 Ｃ
패키징 유형 : SOIC, MSOP, TSSOP
낮은 입력 바이어스 전류 : 10nA
낮은 입력 오프셋 전압 : 3mV
높은 이득 밴드폭 산물 : 1MHz
저 전력 소모 : 0.65mA/amplifier
회로 이득을 여세요 : 100dB
입력전압 범위 : -0.3V 내지 Vcc+0.3V
과부하 방지 : ± 16V
현 생산량 : 25mA
LMV324M의 애플리케이션 :
전원관리
강화된 배터리
신호 조정
여파 작용
기구 증폭기
온도측정
광 검파
터치 제어
가청 주파 증폭기
센서 인터페이스.
| 제품 기술적 요구 | |
| EU 로에스 | 전혀 Compliant聽 |
| ECCN (우리) | EAR99 |
| 상태 부분 | NRND |
| HTS | 8542.33.00.01 |
| SVHC | 예 |
| SVHC는 한계를 초과합니다 | 예 |
| 자동차 | 부정 |
| PPAP | 부정 |
| 타입 | 저전압 증폭기 |
| 제조사 타입 | 저전압 증폭기 |
| 칩 당 채널 수 | 4 |
| 철도가 기차로 여행합니다 | 철도가 출력을 격분합니다 |
| 프로세스 기술 | 바이폴라 CMOS |
| 출력형 | CMOS |
| 최대 투입 오프셋 전압 (mV) | 7@5V |
| 최소 단전원 (V) | 2.7 |
| 최대 단전원 (V) | 5.5 |
| 최대 투입 오프셋 전류 (uA) | 0.05@5V |
| 전형적 입력 바이어스 전류 (uA) | 0.015@5V |
| 최대 투입 바이어스 전류 (uA) | 0.25@5V |
| 최대 공급 전류 (mA) | 0.83@5V |
| 전형적 출력 전류 (mA) | 60 |
| 동력 공급식 | 단일 |
| 전형적 슬루율 (V/us) | 1@5V |
| 전형적 입력 잡음 전압밀도 (nV/rtHz) | 39@5V |
| 전형적 전압 이득 (dB) | 100 |
| 전형적 비반전 입력 전류 잡음 비중 (pA/rtHz) | 0.21@5V |
| 최소 PSRR (dB) | 50 |
| 최소 동상 전압 제거비 (dB) | 50 |
| 최소 동상 전압 제거비 범위 (dB) | 50 내지 60 |
| 전형적 이득 대역폭 제품 (MHz) | 1 |
| 지원을 차단하세요 | 부정 |
| 최소 동작 온도 ('Ｃ) | -40 |
| 최대 작업 온도 ('Ｃ) | 125 |
| 공급자 온도 그레이드 | 인더스트리얼 |
| 패키징 | 튜브 |
| 장착 | 표면 부착 |
| 패키지 높이 | 1.5(Max) |
| 패키지 폭 | 4(Max) |
| 패키지 길이 | 8.75(Max) |
| PCB는 변했습니다 | 14 |
| 표준 패키지 이름 | 그래서 |
| 공급자 패키지 | SOIC |
| 핀 수 | 14 |
| 리드선 형태 | 걸-윙 |
